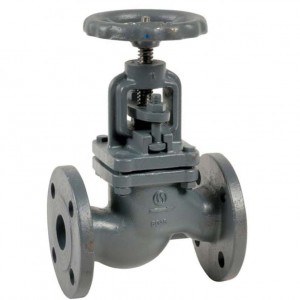

Спирателен вентил – чугунен – на фланци RF PN16 – за вода

Този спирателен вентил е с корпус от чугун GG25 и неръждаемо седло. Подходящ е за вода и не се препоръчва да се използва с пара. Спирателния вентил за вода е с издигащ се шпиндел и се отваря и затваря с ръчно колело.

Чугуненият спирателен вентил се използва често в приложения като отопление, водоразпределение и пренос на вода при температури от – 10 ° C до + 120 ° C. Чугунените спирателни вентили от този тип се употребяват, както за търговски, така и за промишлени приложения. Типичните приложения на чугунения спирателен вентил включват употреба с топла и студена вода, ОВК и други общи услуги.

Течността не влиза в контакт с шпиндела на спирателния вентил от този тип. Спирателния вентил от чугун е херметически затворен спрямо атмосферата. За да се подобри експлоатационната безопасност, вентилът е снабден с допълнителна салникова набивка. Този чугунен спирателен вентил има следните характеристики:

• капак с болтове и уплътнение
• седло от неръждаема стомана
• спирателния вентил е с капак, с болтове и уплътнение
• присъединяване на PN16 Фланци R.F.
• боядисан по RAL 7011 сив цвят, дебелина на покритието – 90 µm
• по време на монтажа спазвайте посоката на потока, посочена със стрелката, дръжте шпиндела гресиран и затегнете набивката по време на настройката.

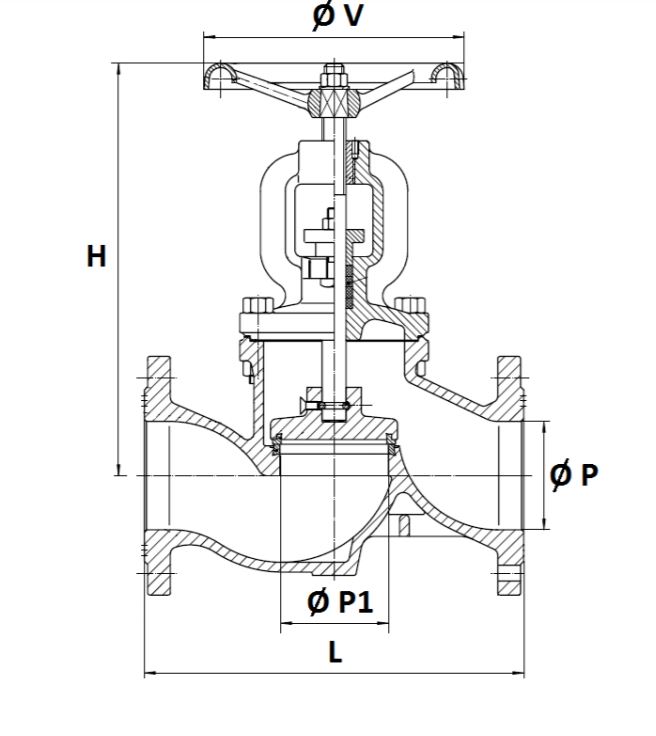

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 L 130 150 160 180 200 230 290 310 350 400 480 600 730 Ø P 15 20 25 32 40 50 65 80 100 125 150 200 250 Ø P1 15 20 25 32 40 50 65 78 97 125 150 200 250 H (затв) 162 169 187 223 234 262 293 341 381 419 485 569 634 H (отв.) 183 191 216 255 277 304 335 380 426 480 555 660 751 Ø V 100 100 120 120 140 140 200 200 240 280 315 360 400 Тегло(Kg) 3,3 4 5,5 8,5 10,8 14,6 19,3 26,7 35,4 59 78 136 213
